5吨双级反渗透系统方案

一、项目概述：

本工艺方案是根据用户要求，以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，以自来水做为原水水源而编制的。

本系统采用“预处理+双级反渗透+EDI+抛混”水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验。

设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。

二、设计依据：

1、反渗透系统设计软件；

2、原水水质：原水水质达到生活饮用水的水质标准；

3、用户要求：产水量 ≥ 5m³/h(25℃)  出水水质电阻率≧17MΩ.cm，25℃。

4、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。

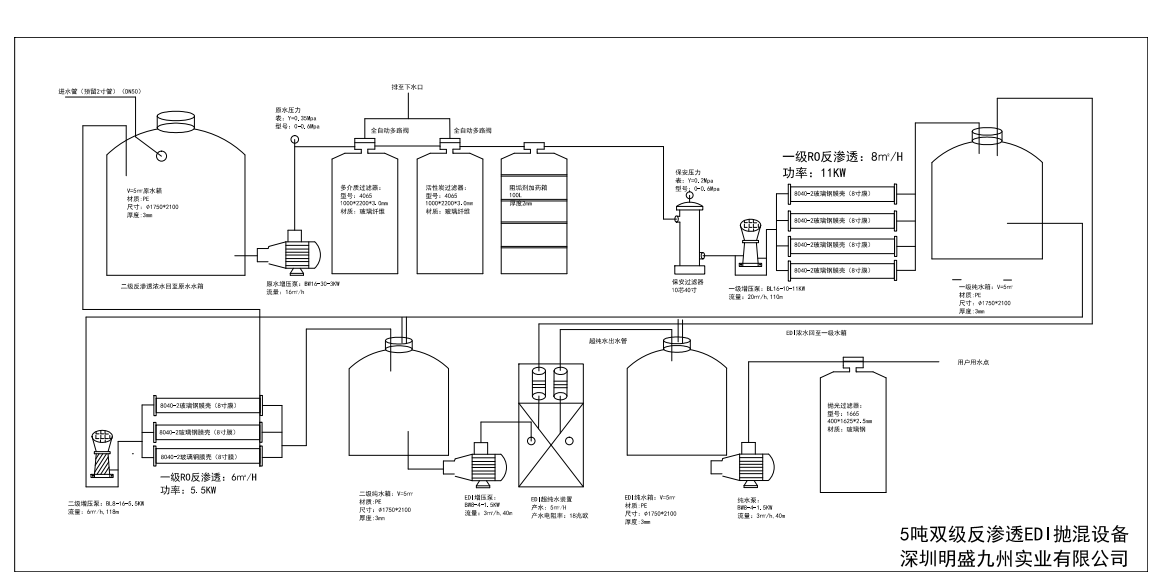

三、工艺流程：

四、工艺描述

4.1、预处理：对原水进行前期处理，改善供水水质，使之达到要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。

它由砂滤器、炭滤器、软水器(根据实际情况选择)和保安过滤器组成。

砂滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的SDI(污染指数密度)值。

炭滤器：具有双重作用，一是吸附；二是过滤。滤除自来水中的化学有机物、重金属、色度、异味、余氯等，改善口感。

保安过滤器，5微米PPF滤芯，拦截大于5微米的物体，延长膜的寿命。

4.2反渗透处理，本套水处理系统为双级反渗透。一个良好系统设计可保证整个系统在1年内不用更换膜元件（使用寿命与水源水质有关）；在线电导率显示仪，随时动态显示净水生产的水质状态。高压泵，提供膜透过水的工作压力。保持产水率。本套水处理系统为双级反渗透。4.3 EDI系统（Electrodeionization）又称连续电除盐技术，它科学地将电渗析技术和离子交换技术融为一体，通过阳、阴离子膜对阳、阴离子的选择透过作用以及离子交换树脂对水中离子的交换作用，在电场的作用下实现水中离子的定向迁移，从而达到水的深度净化除盐，并通过水电解产生的氢离子和氢氧根离子对装填树脂进行连续再生，因此EDI制水过程不需酸、碱化学药品再生即可连续制取高品质超纯水，它具有技术先进、结构紧凑、操作简便的优点，可广泛应用于电力、电子、医药、化工、食品和实验室领域，是水处理技术的绿色革命。 出水水质具有最佳的稳定度。

4.4抛光混床（一次性混床）内装抛光树脂，一般用于在纯水系统末端，用来更进一步提高纯水水质。抛光混床的树脂是不能再生重复使用的，失效后重新更换树脂。所谓抛光的意思就是内装树脂的表面经过抛光处理。 工作原理：抛光混床用于纯水处理系统末端，来保证系统出水水质能够维持用水标准。一般出水水质都能达到15兆欧以上，以及对TOC、SIO2都有一定的控制能力。抛光树脂出厂的离子型态都是H、OH型，装填后及可使用无需再生。

五、设备技术规范：

1、原水箱：用水贮存原水，对后续用水量起到缓解的作用（此项建议用户自备）。

2、原水增压泵：为预处理系统的正常运行提供流量及压力。

3、砂滤器：

内装精选酸洗石英砂。当水从上流经滤层时，水中部分的固体悬浮物质进入上层滤料形成小孔眼，受到机械阻留作用被滤料的表面层所截流。同时，这些被截留的悬浮物之间又发生重叠和架桥作用，就好象在滤层的表面形成一层薄膜，继续过滤水中的悬浮物质，这种过滤作用不仅滤层表面有，而当水进入中间滤层也有这种截留作用，此外，由于滤料彼此之间紧密地排列，水中的悬浮物颗粒流经滤料中那些弯弯曲曲的孔道时，就有更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒表面与凝絮体相互粘附，使水进一步得到净化。过滤器通过定期反洗可实现再生，过滤器的运行-反洗—正洗-运行等过程通过开关相关阀门来完成。

选型如下：处理水量：12m³/h

材质：玻璃钢

滤料：精致酸洗石英砂 少量活性炭

附件：球阀、上、下布水器等

4、活性炭过滤器：

活性炭过滤器内装活性炭,用粗石英砂作支撑层可吸附水中的余氯以及悬浮性的胶体、部分有机物、去除微生物、重金属及异味。过滤器通过定期反洗可实现再生，过滤器的运行-反洗—正洗-运行等过程通过开关相关阀门来完成。

选型如下：

处理水量：12m³/h

材质：玻璃钢

滤料：活性炭  用粗石英砂做支撑层

附件：球阀、上、下布水器等

5、保安过滤器

原水中可能含有前处理流失的滤料或经砂滤滤器未过滤除掉的大于5μm的污染物颗粒，为除去此类污染物质，本系统设计了保安精滤器。

数量：1台，

型号：MSJZ-10

设计出力： 15m³/h，

滤芯材质：PP聚丙烯,

滤芯孔径：5μm

滤芯尺寸：40″

滤芯数量：10支

6、RO反渗透装置

经过预处理单元处理后的原水，经过精滤器进一步滤除水中大于5μm的微粒，然后进入高压泵，经高压泵增压后进入逆渗透膜组件，由于RO膜的选择透过性能，水在高压下可以透过RO膜进入淡水侧，而各种盐份则随高压水流冲出，使水一分为二，从而达到盐与水分离的目的。

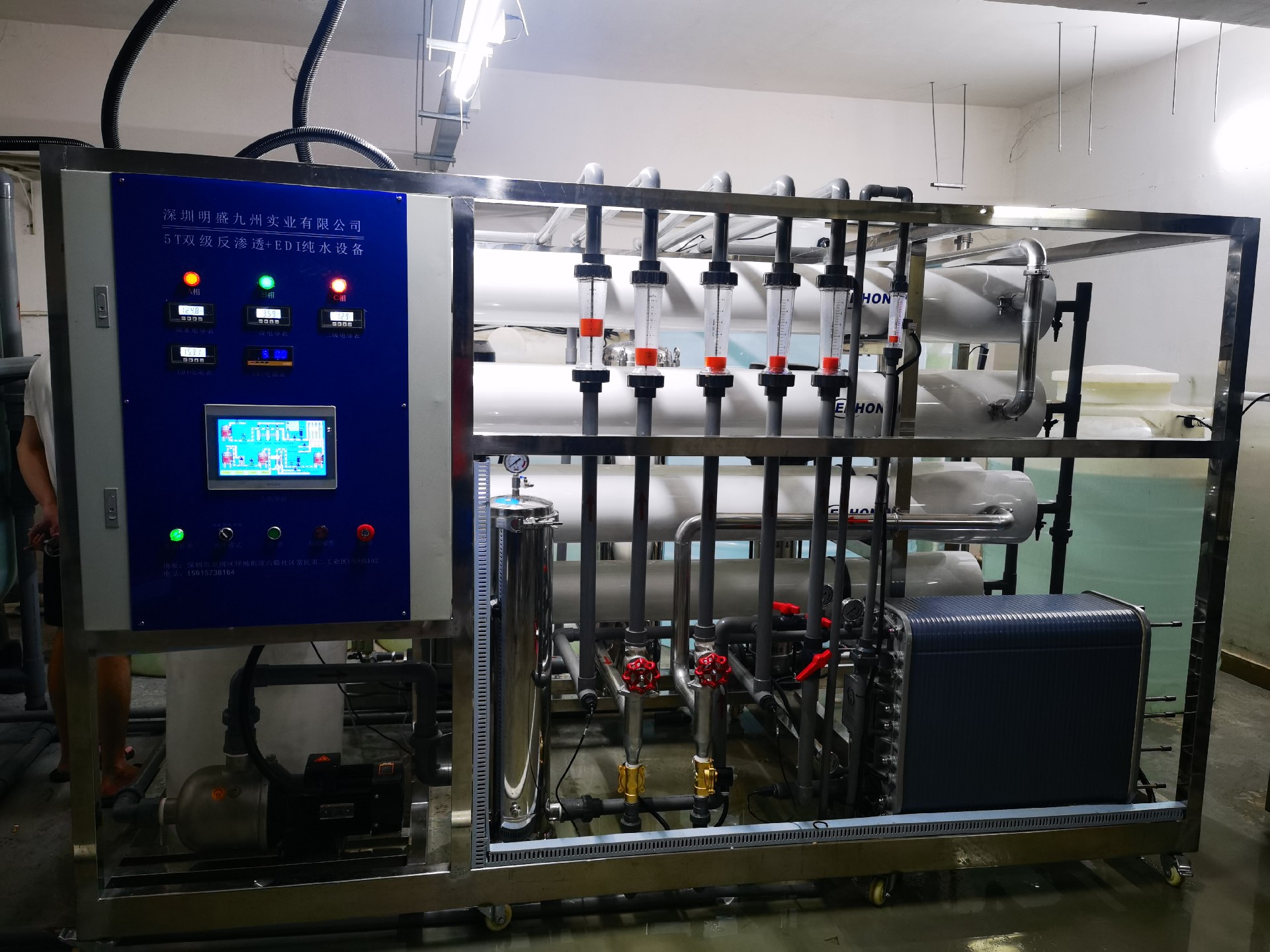

型号：5T/H双级反渗透机组

数量：1套，

制水能力：5m³/h(25℃)

脱盐率：≥98%(1年内)

水利用率：75%，

7.1、RO反渗透膜

反渗透膜采用澳维公司生产的8040聚酰胺复合膜，单根膜脱盐率99%以上。本套反渗透，采用4支压力容器，每支压力容器内装1支膜，共用8支膜。

数量：8支，

型号：8040

单支回收率：75% ,

材质：TFC  芳香族聚酰胺，

产地：湖南澳维

7.2、 膜壳：装载RO膜。采用玻璃钢膜壳，共3支。

数量6支

型号：8040

7.3、高压泵 ：为反渗透膜组提供足够的进水压力，维持反渗透膜的正常运行。本系统反渗透入口设有1台不锈钢立式多级高压泵，电机功率1.5kw。

数量：1台，

型号：

7.4、电导率仪

可实现水质在线电导率显示。对系统调试、运行及维护提供有效数据。

      数量：2只

      型号：CM-230

7.5、流量计：系统通过流量指示计来监测产水/浓水的流量，为调整系统正常运行提供参考依据，该部件选用国产管道式流量计及其配套部件。

数量：4只

材质：有机玻璃

7.6、压力表：本单元中装置压力表，置于保安前、保安后、膜组件进口、段间及膜组件出口各处，分别用于监测膜组件的进水压力、段间压力、纯水及浓缩水压力，为调整逆渗透系统正常运行及设备调试提供信息。

数量：6块，

量程：0—1Mpa, 2块

      0—3Mpa, 2块

材质：不锈钢充油，

7.7、进水电磁阀   该阀在RO主机的进水管道上，当系统开机时，先于系统高压泵开启。当主机停止运行时，进水电磁阀会自动关闭。

         数量：1只，

可承载压力：0.1---16bar,

线圈电压：220V

阀体材质：铜，

弹簧材质：不锈钢，

7.8、压力保护装置

压力保护装置的功能是在逆渗透系统供水水压偏于设定值时向高压泵发出信号，使系统停机。当压力恢复到设定值时，发出启动信号，系统自动开机运行。

7.9、管件、管阀：UPVC管件。

7.10  机架

数量：1套

尺寸：根据现场的场地情况确定

8、纯水箱：用于贮存纯水。

容  积：自定义

材  质：PE材料

六、设备主要配置

5T/H 双级反渗透+ED+抛混系统明细报价表

原水要求：市政自来水，电导率≤500US/CM（水箱客户自备）

七、售后服务承诺书

我公司的宗旨是：以科技为本，以服务求信誉，以质量求生存。

    设备安装验收合格或运行之日起，即开始进行售后服务工作。包括以下几个方面：

………………售后服务期

………………维护人员

………………售后服务项目

………………服务影响时间

1、 售后服务期：从设备验收合格之日起，即进入了售后服务期。售后服务期包括质量保证期和质量维护期。

a、 质量保证期：从设备验收合格之日起，一年内为质量保证期。

b、 质量维护期：在质量保证期之后，即自行进入到质量维护期。维护期为终身维护。

2、维护人员

合格的工作人员能迅速圆满的完成服务工作，其服务人员首选该设备的调试人员。

3、售后服务的项目

a、 技术培训服务

b、 故障处理服务

c、 技术咨询服务

d、 备品备件服务
