10m³/h 单级反渗透纯水设备 标准配置 & 技术参数

（25℃基准，工业通用，适配电镀、清洗、生产用水，预处理全套标配）

一、基础设计参数

• 额定产水量：10 m³/h

• 设计回收率：70%

• 总进水量：≈14.29 m³/h

• 浓水排放量：≈4.29 m³/h

• 工作温度：5～40℃（最佳 25℃）

• 运行压力：0.65～0.85 MPa

• 电源：380V/50Hz 三相

进水水质要求

电导率≤500μS/cm，浊度≤5NTU，SDI≤3，余氯＜0.1mg/L，进水压力 0.2–0.4MPa

出水水质

单级 RO 产水电导率≤10μS/cm，系统综合脱盐率≥98%

二、工艺流程

原水箱 → 原水泵 → 多介质过滤器 → 活性炭过滤器 → 全自动软化器 → 保安过滤器 → 高压泵 → 反渗透膜组件 → 纯水箱

三、全套详细配置

1. 预处理系统（主体 SUS304，自动多路阀）

1. 原水箱容积：20m³，SUS304，配液位计、溢流、排污、空气呼吸器

2. 原水泵流量：16m³/h，扬程：35m，功率：3.0kW，泵体 SUS304

3. 多介质过滤器规格：φ800×2200，1 台；滤料：石英砂 + 无烟煤；自动正反洗

4. 活性炭过滤器规格：φ800×2200，1 台；椰壳活性炭，去除余氯、有机物

5. 全自动钠离子软化器规格：φ800，1 台；出水硬度≤0.03mmol/L，自动再生

6. 保安过滤器规格：φ400，40 寸 ×8 芯，SUS304；滤芯：5μm PP 熔喷滤芯

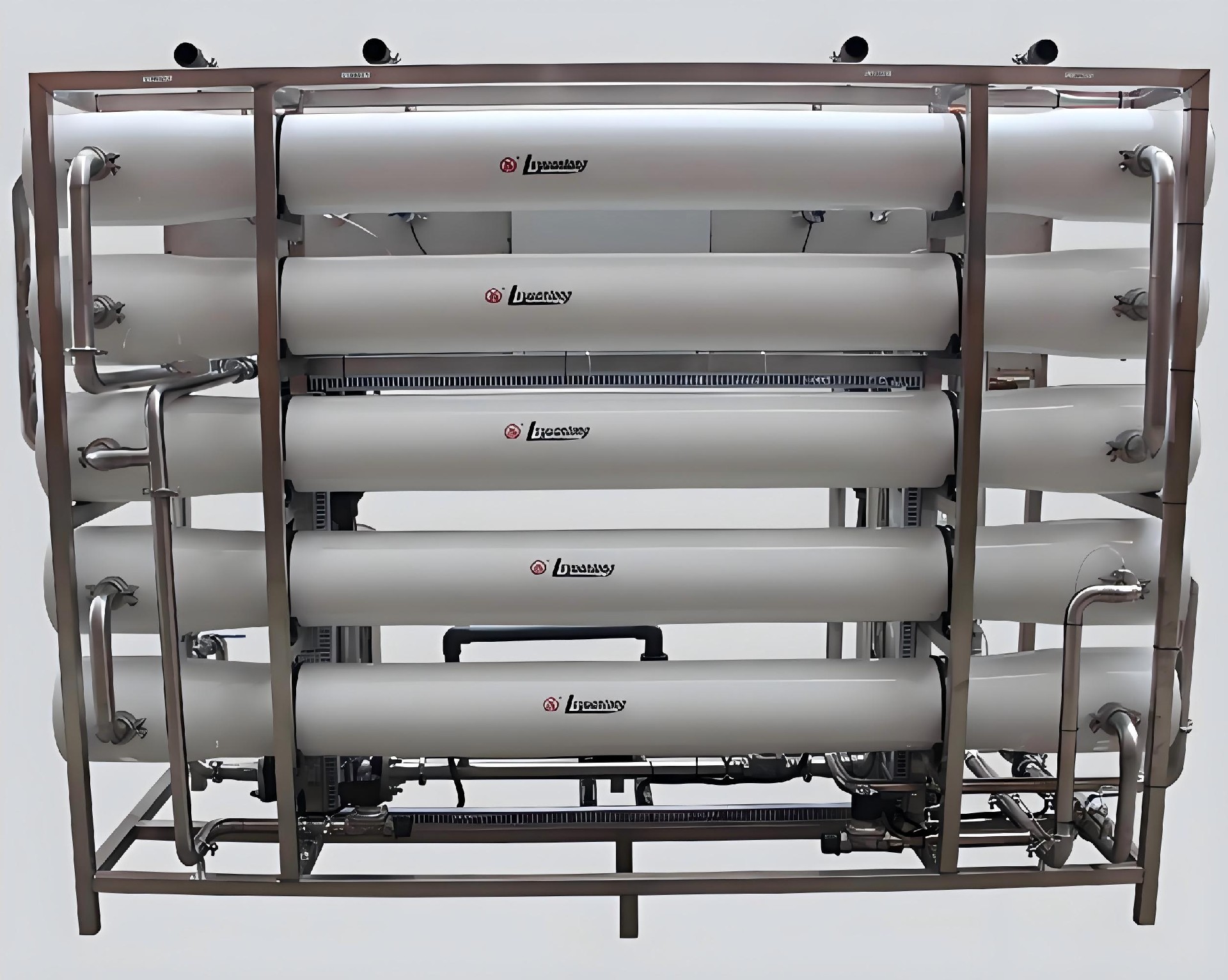

2. 反渗透主机

1. 高压泵流量：16m³/h，扬程：120–130m，功率：15kW，立式多级泵，可选变频 / 软启动

2. 反渗透膜元件型号：8040 抗污染膜（陶氏 / 海德能 / 汇通 / 沃顿）数量：10 支（单支 400GPD）

3. 膜壳8040-5 芯 FRP 膜壳 × 2 支

4. 管路阀门纯水 / 浓水管路：SUS304 无缝管；配套 SUS304 球阀、止回阀、节流阀

3. 控制系统

• 控制：PLC + 触摸屏全自动运行

• 仪表：进出水压力表、在线电导率仪、转子流量计

• 保护：高低压联锁、缺水保护、定时自动冲洗、故障报警

4. 纯水箱

容积：20m³，SUS304，配液位联动、空气呼吸器、底部排污

四、整机综合参数

• 总装机功率：约 22kW

• 主机外形尺寸（长 × 宽 × 高）：≈4200×1500×2100 mm

• 机架：SUS304 不锈钢框架，防腐耐用

• 运行模式：支持 24h 连续工作制

五、管道接口规格

• 原水进水口：DN65

• 纯水出水口：DN65

• 浓水排放口：DN50

• 设备总排污口：DN65

六、选配 & 行业适配建议

1. 电镀 / 高要求用水：可将保安滤芯升级为 1μm，或增设二级反渗透；

2. 地下水 / 井水：加配除铁锰过滤器；

3. 低温工况：加装板式换热器，稳定产水量；

4. 节水需求：可微调系统回收率至 75%（需匹配膜排列与管路）。
