一、电镀行业水质要求（必须达标）

• 镀前漂洗 / 普通电镀：电导率 ≤10 μS/cm（25℃）

• 镀液配制 / 光亮镍 / 贵金属：电导率 ≤2–5 μS/cm，硬度≈0，SiO₂＜50ppb

• 高端电子电镀：电阻率 ≥15 MΩ・cm（超纯水）

• 进水要求：市政自来水；电导率≤500μS/cm；浊度≤5NTU；余氯＜0.1mg/L；SDI≤5

二、推荐工艺流程（电镀标准：双级 RO + 可选 EDI）

原水 → 原水箱 → 原水泵 → 多介质过滤器 → 活性炭过滤器 → 软化器 → 保安过滤器 → 一级 RO → 中间水箱 → 二级 RO → 纯水箱 →（可选 EDI / 混床）→ 用水点

流程说明（电镀关键强化）

• 必须软化：硬度＜0.03mmol/L，防止镀层发花、针孔、RO 膜结垢

• 必须除余氯：活性炭确保余氯≈0，保护 RO 膜

• 双级 RO：二级 RO 产水稳定≤5μS/cm，满足镀液配制

• EDI / 混床（可选）：高端镀种升级至 15–18.2MΩ・cm

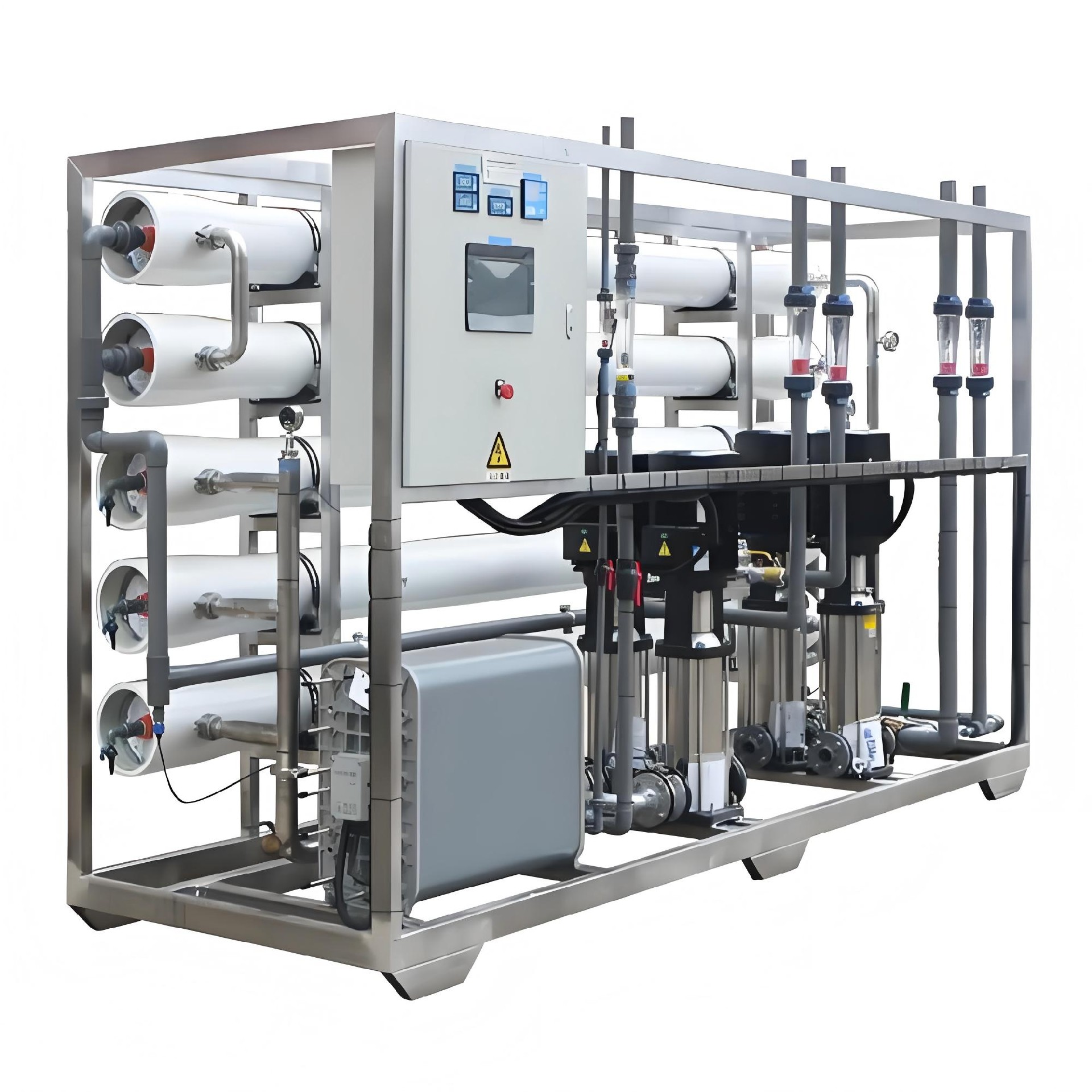

三、4t/h 电镀纯水设备详细配置

1. 预处理单元（全 SUS304，自动阀）

1. 原水箱：5m³，SUS304，液位控制

2. 原水泵：Q=8m³/h，H=35m，1.5kW，SUS304

3. 多介质过滤器：φ500×1800，SUS304；滤料：石英砂 + 无烟煤 + 锰砂（除铁锰）

4. 活性炭过滤器：φ500×1800，SUS304；椰壳炭，除余氯 / 有机物 / SiO₂

5. 全自动软化器：φ500，钠离子交换；出水硬度≤0.03mmol/L

6. 保安过滤器：40 寸 ×5 芯，SUS304；1μm PP 折叠滤芯（电镀升级，普通为 5μm）

2. 一级反渗透（RO）系统

• 高压泵：Q=8m³/h，H=120m，4kW，380V，SUS304

• RO 膜：8040 抗污染膜 ×4 支（陶氏 / 海德能 / 汇通），脱盐率≥98%

• 膜壳：8040-2 芯 FRP×2 支

• 回收率：70%；产水 4t/h，浓水 1.7t/h

• 控制：PLC 自动；电导率在线监测；高低压保护、自动冲洗

3. 中间水箱 + 二级 RO 系统（电镀核心）

• 中间水箱：3m³，SUS304

• 二级高压泵：Q=5m³/h，H=100m，2.2kW，SUS304

• 二级 RO 膜：8040 低污染膜 ×2 支

• 二级产水：电导率稳定≤5μS/cm（25℃）

• 回收率：85%；产水 4t/h，浓水 0.6t/h

4. 纯水箱 + 后处理（可选）

• 纯水箱：5m³，SUS304，空气呼吸器

• EDI 系统（可选）：4t/h，出水电阻率≥15MΩ・cm，连续制水无酸碱

• 抛光混床（可选）：树脂混床，终端精处理

5. 管路与电气

• 管路：纯水侧 SUS304/316L，UPVC 排污

• 阀门：SUS304 球阀 / 隔膜阀

• 电源：380V/50Hz，总功率≈8kW

• 尺寸：主机约 2500×1000×1800mm

四、关键参数汇总（4t/h）

• 额定产水量：4 m³/h（25℃）

• 一级 RO 产水：≤10 μS/cm

• 二级 RO 产水：≤5 μS/cm（镀液配制直接用）

• EDI 产水（可选）：≥15 MΩ・cm

• 工作压力：一级 0.7–0.8MPa；二级 0.5–0.6MPa

• 运行温度：5–40℃（最佳 25℃）

• 控制方式：PLC 全自动 + 触摸屏

五、电镀厂必选配置要点（避坑）

1. 软化器不能省：否则 RO 膜 3–6 个月结垢报废，镀层批量不良

2. 活性炭要优质：余氯必须＜0.1ppm，否则 RO 膜氧化降解

3. 保安滤芯 1μm：防止微小颗粒划伤 RO 膜，影响水质

4. 双级 RO 更稳定：比单级 RO 抗波动强，水质更稳
