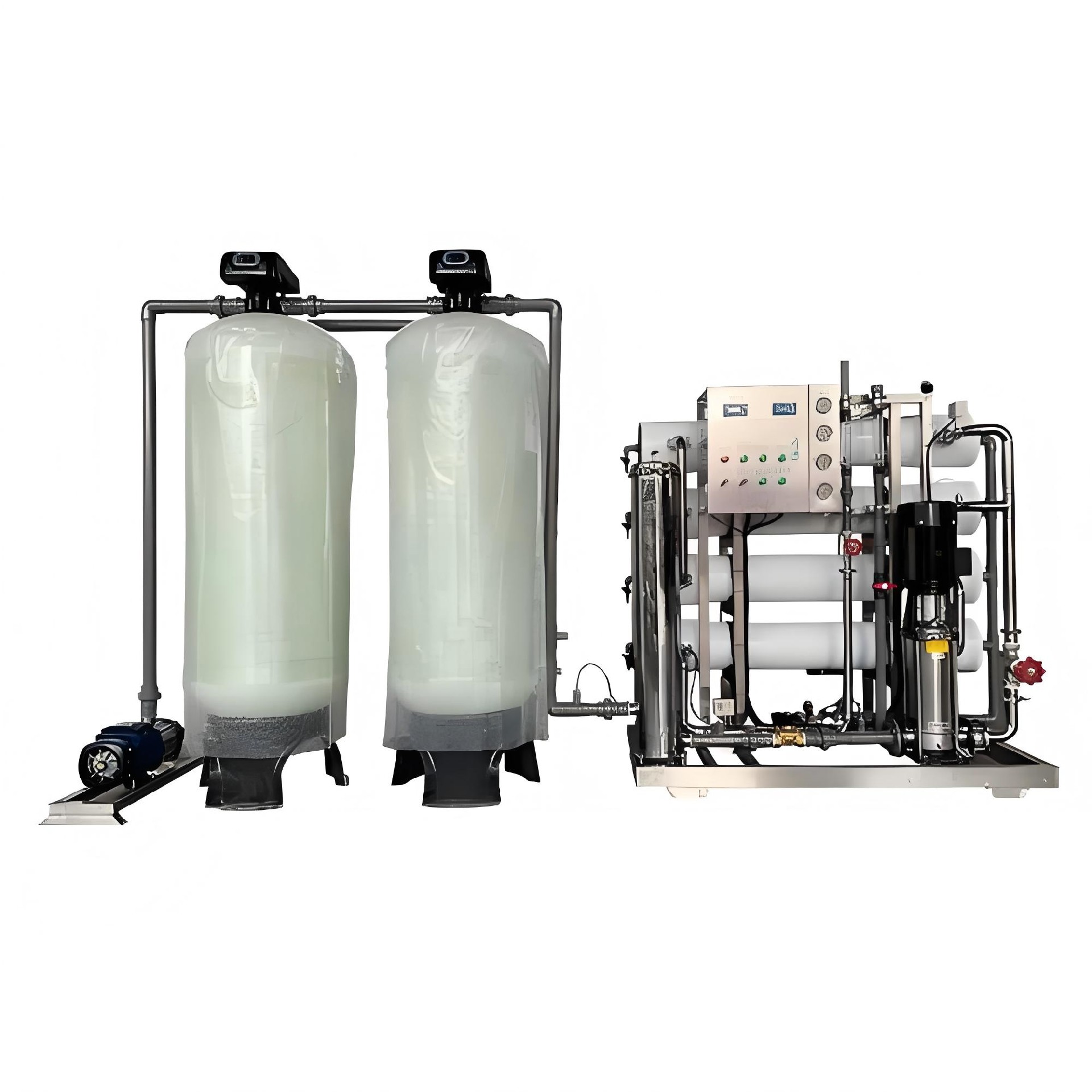

4吨单级反渗透纯水设备 学校食堂餐馆饮用水设备

一、基本参数

• 额定产水量：4 m³/h（25℃，自来水）

• 进水水源：市政自来水 / 井水

• 进水水质：电导率≤500 μS/cm；浊度≤5 NTU；余氯＜0.1 mg/L；SDI≤5

• 出水水质（RO 纯水）：电导率 ≤5–10 μS/cm（25℃）；脱盐率 ≥98%

• 工作压力：0.6–0.8 MPa（单级 RO）

• 工作温度：5–40℃（最佳 25℃）

• 电源：380V/50Hz，三相

• 装机功率：约 3.5–4.5 kW

• 设备尺寸（主机）：约 2200×800×1800 mm（长 × 宽 × 高）

• 材质：机架 / 管路 / 过滤器：SUS304；膜壳：FRP（玻璃钢）

二、工艺流程（标准配置）

原水 → 原水箱 → 原水泵 → 多介质过滤器（石英砂）→ 活性炭过滤器 → 软化器（可选）→ 保安过滤器（5μm）→ 高压泵 → RO 膜组件 → 纯水箱

三、预处理单元（4 吨配套）

1. 原水泵：Q=6–8 m³/h，H=30–40 m，0.75–1.5 kW

2. 多介质过滤器：φ500×1800，SUS304，自动阀；滤料：石英砂 + 无烟煤

3. 活性炭过滤器：φ500×1800，SUS304，自动阀；果壳炭，除余氯 / 有机物

4. 软化器（可选）：φ500，自动再生；出水硬度＜0.03 mmol/L

5. 保安过滤器：40 寸 ×5 芯，SUS304；5μm PP 熔喷滤芯

四、RO 主机核心参数（4t/h）

• 高压泵：Q=8 m³/h，H=110–130 m，4.0 kW，380V，变频可选

• 反渗透膜：8040 膜 × 4 支（单支 400GPD）；品牌：海德能 / 陶氏 / 汇通；单支有效面积约 37 m²

• 膜壳：8040-2 芯 FRP 膜壳 × 2 支

• 回收率：70–75%（4 吨产水，进水约 5.5–6 m³/h）

• 浓水排放：约 1.5–2 m³/h

• 控制：PLC 全自动；电导率在线监测；高低压保护、自动冲洗

五、接口规格（常用）

• 进水口：DN40（1½”）

• 纯水出口：DN32（1¼”）

• 浓水出口：DN32（1¼”）

• 排污口：DN50（2”）

六、运行条件（设计基准）

• 水温 25℃；水温每降 1℃，产水量降约 2.5–3%

• 连续运行：24 小时 / 天

• 控制方式：全自动（可手动）
