500L/H单级反渗透系统方案

一、项目概述：

本工艺方案是根据用户要求，以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，以地下水做为原水水源而编制的。

本系统采用“预处理+反渗透主机”水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验。

设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。

二、设计依据：

1、反渗透系统设计软件；

2、原水水质：原水水质达到生活饮用水的水质标准；

3、用户要求：产水量 ≥ 0.5m³/h(25℃)  出水水质达到直饮水的水质标准：电导率 ≥15。

4、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。

三、工艺流程：

四、工艺描述

4.1、预处理：对原水进行前期处理，改善供水水质，使之达到要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。

它由砂滤器、炭滤器、软水器(根据实际情况选择)和保安过滤器组成。

砂滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的SDI(污染指数密度)值。

炭滤器：具有双重作用，一是吸附；二是过滤。滤除自来水中的化学有机物、重金属、色度、异味、余氯等，改善口感。

软水器：通过钠型阳离子交换树脂交换处理，去除原水的钙、镁等结垢离子，去除原水的硬度。

保安过滤器，5微米PPF滤芯，拦截大于5微米的物体，延长膜的寿命。

4.2反渗透处理，本套水处理系统为双级反渗透。一个良好系统设计可保证整个系统在2年内不用更换膜元件（使用寿命与水源水质有关）；在线电导率显示仪，随时动态显示净水生产的水质状态。高压泵，提供膜透过水的工作压力。保持产水率。本套水处理系统为双级反渗透。

4.3、臭氧发生器 消毒杀菌

五、设备技术规范：

1、原水箱：用水贮存原水，对后续用水量起到缓解的作用。

2、原水增压泵：为预处理系统的正常运行提供流量及压力。

3、砂滤器：

内装精选酸洗石英砂。当水从上流经滤层时，水中部分的固体悬浮物质进入上层滤料形成小孔眼，受到机械阻留作用被滤料的表面层所截流。同时，这些被截留的悬浮物之间又发生重叠和架桥作用，就好象在滤层的表面形成一层薄膜，继续过滤水中的悬浮物质，这种过滤作用不仅滤层表面有，而当水进入中间滤层也有这种截留作用，此外，由于滤料彼此之间紧密地排列，水中的悬浮物颗粒流经滤料中那些弯弯曲曲的孔道时，就有更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒表面与凝絮体相互粘附，使水进一步得到净化。过滤器通过定期反洗可实现再生，过滤器的运行-反洗—正洗-运行等过程通过开关相关阀门来完成。

选型如下：处理水量：0.5m³/h

滤桶：Φ250×H1400mm

材质：玻璃钢

滤料：精致酸洗石英砂 少量活性炭

附件：球阀、上、下布水器等

4、活性炭过滤器：

活性炭过滤器内装活性炭,用粗石英砂作支撑层可吸附水中的余氯以及悬浮性的胶体、部分有机物、去除微生物、重金属及异味。过滤器通过定期反洗可实现再生，过滤器的运行-反洗—正洗-运行等过程通过开关相关阀门来完成。

选型如下：

处理水量：0.5m³/h

滤桶：Φ250×H1400mm

材质：玻璃钢

滤料：活性炭  用粗石英砂做支撑层

附件：球阀、上、下布水器等

5、软水器:

由于原水中含有钙、镁、铝、硅等离子，易于和阴离子结合成沉淀而沉积在RO膜的表面。软水器中滤料为钠型阳离子交换树脂，能将水中的Ca²⁺、Mg²⁺等易结垢的离子置换出来，降低硬度。

过滤器的反洗—吸盐—再生—运行—正洗等运行过程通过通过开关相关阀门来完成。

选型如下：

处理水量：0.5m³/h

滤桶：Φ250×H1400mm

材质：玻璃钢

滤料：树脂 50L

盐箱：60L

附件：球阀、盐阀、布水器等

6、保安过滤器

原水中可能含有前处理流失的滤料或经砂滤滤器未过滤除掉的大于5μm的污染物颗粒，为除去此类污染物质，本系统设计了保安精滤器。

数量：1台，

型号：MSJZ-10

设计出力： 0.5m³/h，

滤芯材质：PPF  熔喷树脂纤维,

滤芯孔径：5μm

滤芯尺寸：10″

滤芯数量：3支

7、RO反渗透装置

经过预处理单元处理后的原水，经过精滤器进一步滤除水中大于5μm的微粒，然后进入高压泵，经高压泵增压后进入逆渗透膜组件，由于RO膜的选择透过性能，水在高压下可以透过RO膜进入淡水侧，而各种盐份则随高压水流冲出，使水一分为二，从而达到盐与水分离的目的。

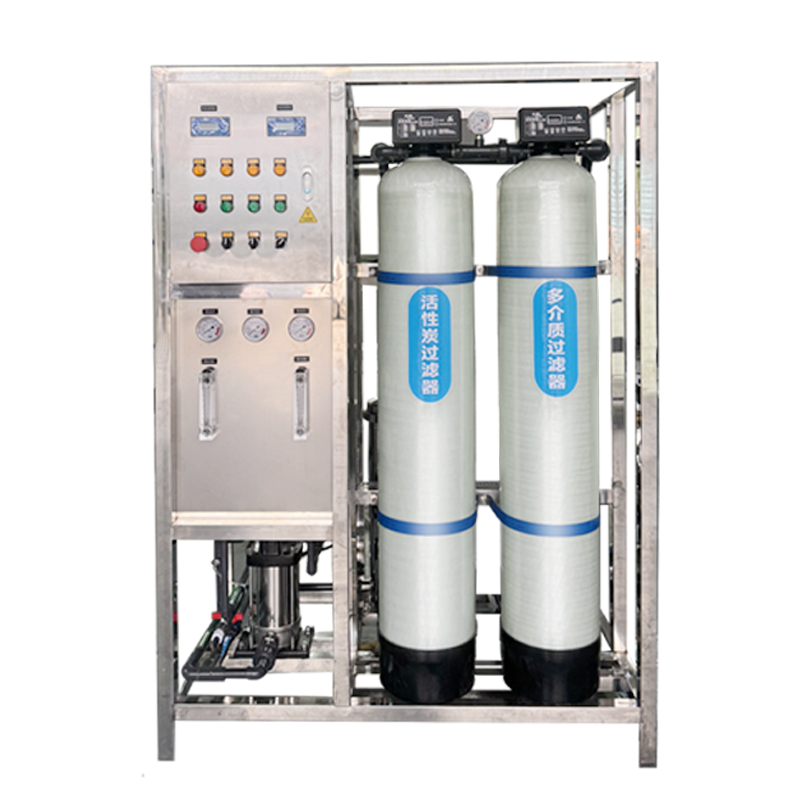

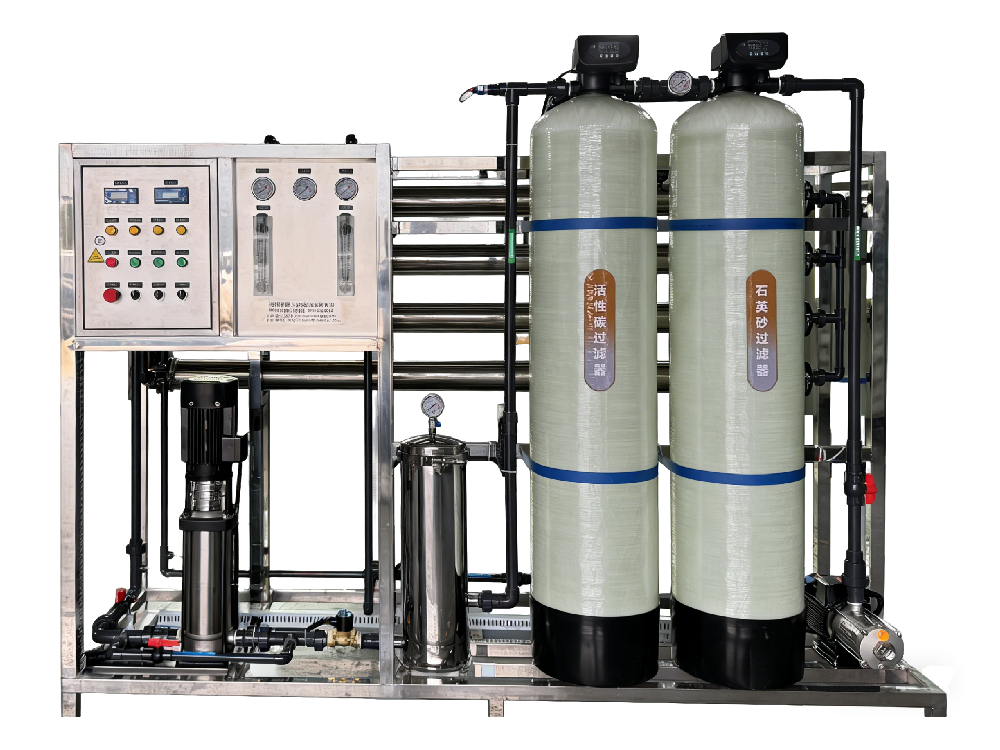

型号：0.5T/H单级反渗透机组

数量：1套，

制水能力：0.5m³/h(25℃)

脱盐率：≥98%(2年内)

水利用率：75%，

7.1、RO反渗透膜

反渗透膜采用TERUIR公司生产的4040聚酰胺复合膜，单根膜脱盐率99%以上。本套反渗透，采用2支压力容器，每支压力容器内装1支膜，共用2支膜。

数量：2支，

型号：4040

单支回收率：75% ,

材质：TFC  芳香族聚酰胺，
